新年あけましておめでとうございます！…って三が日過ぎてから言うのも何か違う気がしますが…
お正月、またの名を新春。つまり旧暦では春なんですよ。でも現代の暦では冬じゃないですか。間をとって夏らしいものを買っちゃいました！
自作キーボードキットErgoArrows 夏休み限定特別エディションです！ 通常版のマットブラックとは異なり夏らしいブルーの基板です。
今回はお正月休みを利用して、自作キーボードを組んでみたというお話です。いくぞー！(✿ﾟ▽ﾟ)ノ

目次

• 自作キーボードって？
• 自作のメリットとデメリット
• こだわりキースイッチ
• 改造キーキャップ
• 自分だけのキーマップ
• 完成！

自作キーボードって？

一般的に自作キーボードとは、市販のキットとパーツを組み合わせて作るものを指します。もちろん基板の回路設計からオリジナルで作る人はいますが、そちらは上級者向け。まずはキーボード専門店でキットを買うところから始めましょう。

自作キーボードの構成要素はざっくりまとめると下記の通り。

• PCB
  • プリント回路基板
• マイコン
  • 電子工作の頭脳
• キースイッチ
  • キーの基幹部品
  • 押し心地に関わる
• キーキャップ
  • キーの上端、指で触れる部分
  • キーボードの見た目に関わる部分
• プレート等、キーボードのボディを構成するもの
• その他入力機器
  • ロータリーエンコーダ（ツマミやスクロールホイールなど）
  • トラックボール

多くのキットではキースイッチやキーキャップは別売りとなっています。膨大なラインナップの中から、自分の好みのものを選んで買います。そのため、同じキットを組んでも人によって千差万別。世界に一つだけ、あなただけのキーボードを作ることができます。

作業はパーツの取り付けとはんだ付けが大半。単純作業の集合です。キットにはビルドガイドがあるので、ちゃんと読めば簡単に作れます！

自作のメリットとデメリット

自作キーボードの醍醐味は、市販の完成品に無い自由度の高さです！ 主な利点としてキーの配置、パーツ選び、キーマップが挙げられます。

まずはキーの配置。キットによって決まっていますが、どれも市販の完成品とは異なる配置です。

買うときに悩むのがパーツ選び。柔らかい押し心地のキースイッチにするか、逆にカチカチとした感触にするか…ってアレコレ悩みます。

組んだ後で試行錯誤するのがキーマップ。どのキーがどの機能かという割り当てです。これが自作キーボードの最大の利点。全てのキーを自由に設定できます。さらにキットによっては、レイヤー機能もあるのでキー数以上に多機能にすることができます。

逆にデメリットはと言うと、合計金額の高さと、薄型化が難しいことが挙げられます。自由度の高さに伴って、価格と筐体全高も高くなったということで。

こだわりキースイッチ

ErgoArrowsでは2種類のキースイッチを使います。矢印キーは背の低いKailh choc、それ以外のキーは自作で一般的なCherry MXというものを使います。

キースイッチには大きく分けて3種類の打鍵感があります。滑らかで引っかかりの無いリニア軸、途中で抵抗感があるタクタイル軸、カチカチと鳴るクリッキー軸。一般的には軸と対応する色が決まっていて、赤軸はリニア、茶軸はタクタイル、青軸はクリッキーです。

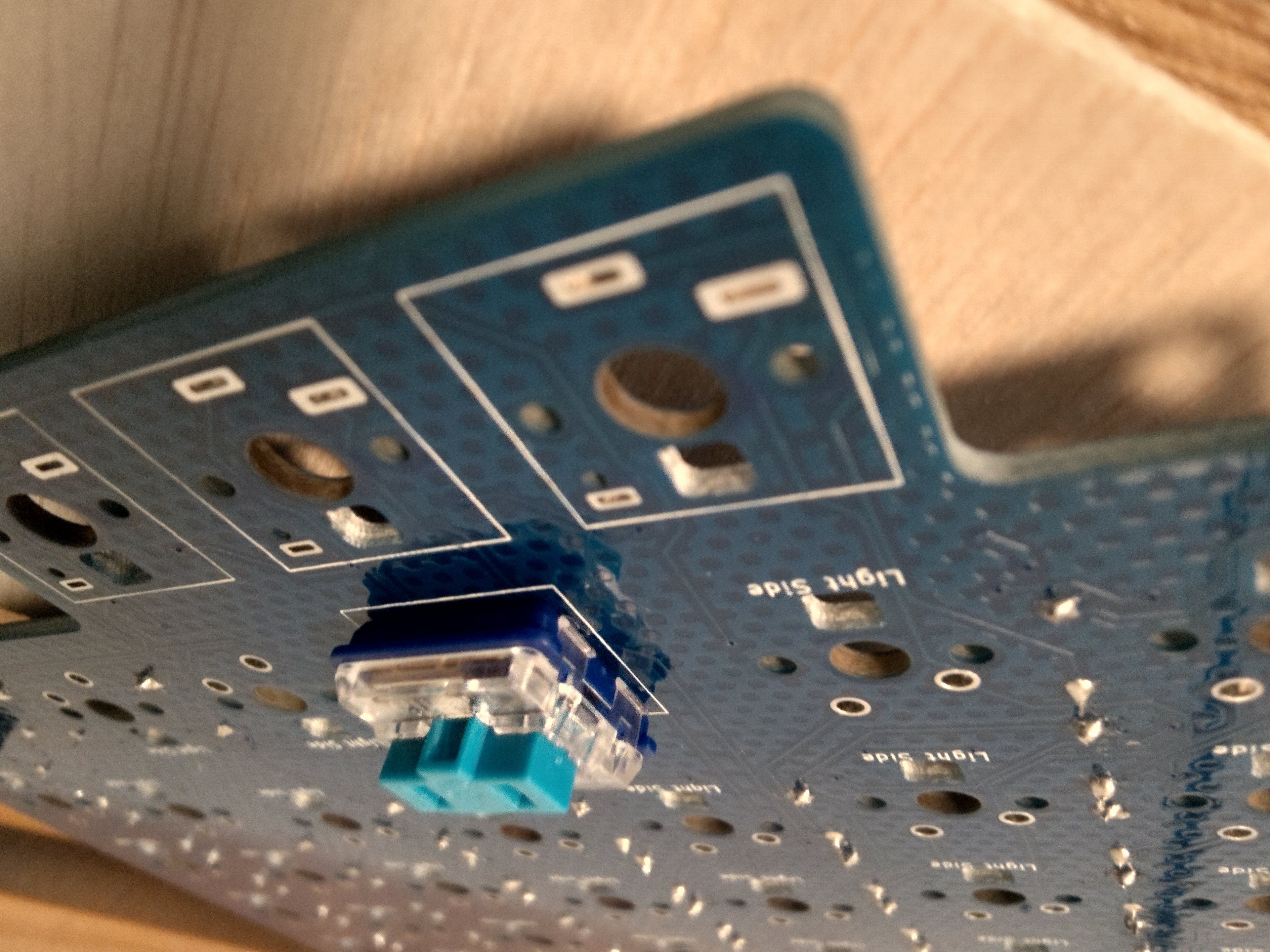

ErgoArrowsでは横や隙間からKailh chocスイッチの側面が見えてしまいます。夏休み限定カラーとの親和性を考えて、青色のキースイッチにするこだわり。でも私はリニア軸が好きなので、青色だけどリニア軸という変わり種にしました！ 軸と色の対応は義務ではないので、違う色も沢山あります。

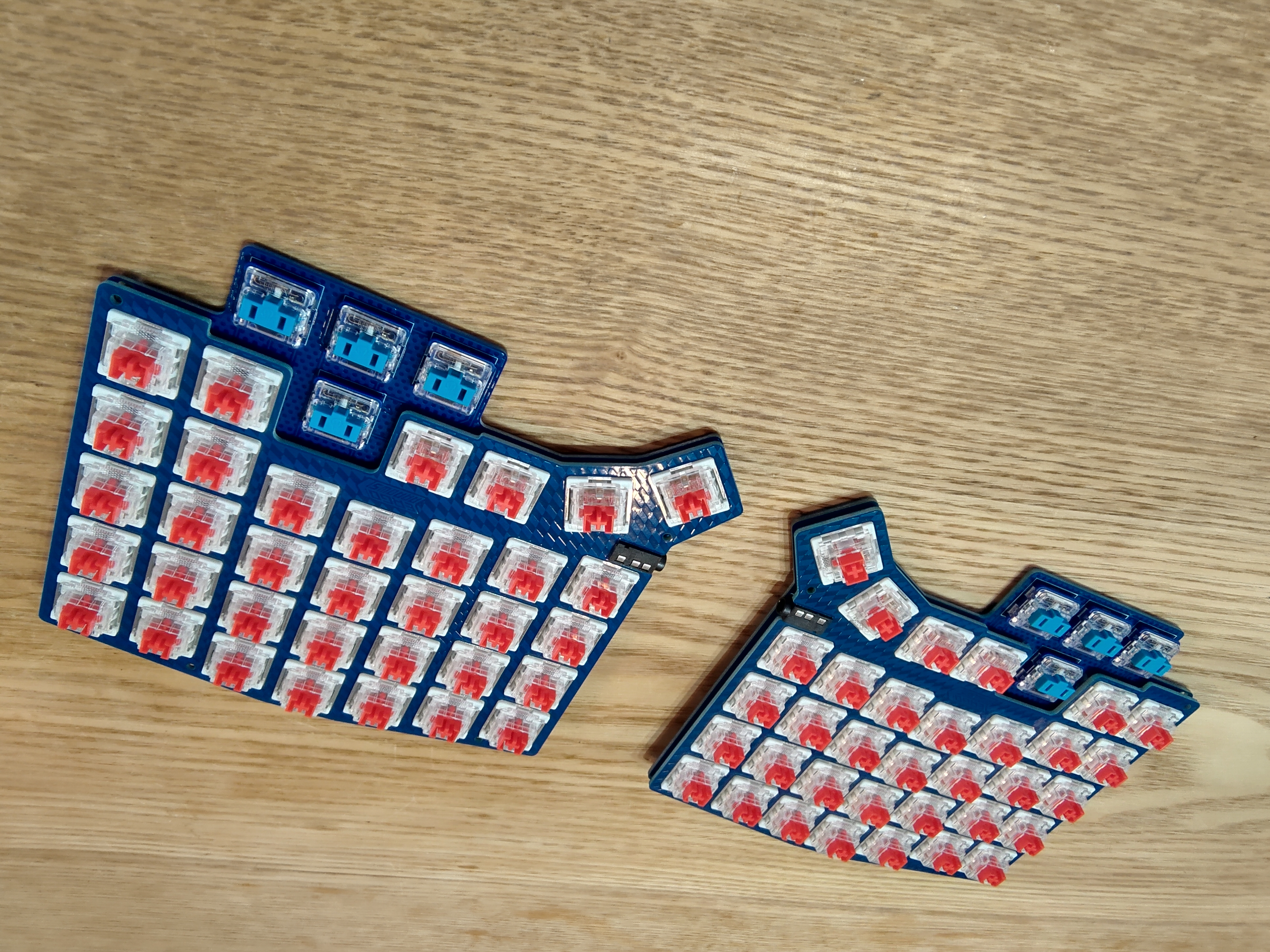

そんな色の親和性を完全に無視して、残りのキースイッチはOutemu Low profileスイッチの赤軸にしました。白いボディに赤軸、つまり紅白カラーなのでお正月にピッタリの縁起物です。Low Profileの名の通り、一般的なキースイッチより3mm背が低いCherry MX互換品です。この3mmの差がこだわりポイントなんですよ！

改造キーキャップ

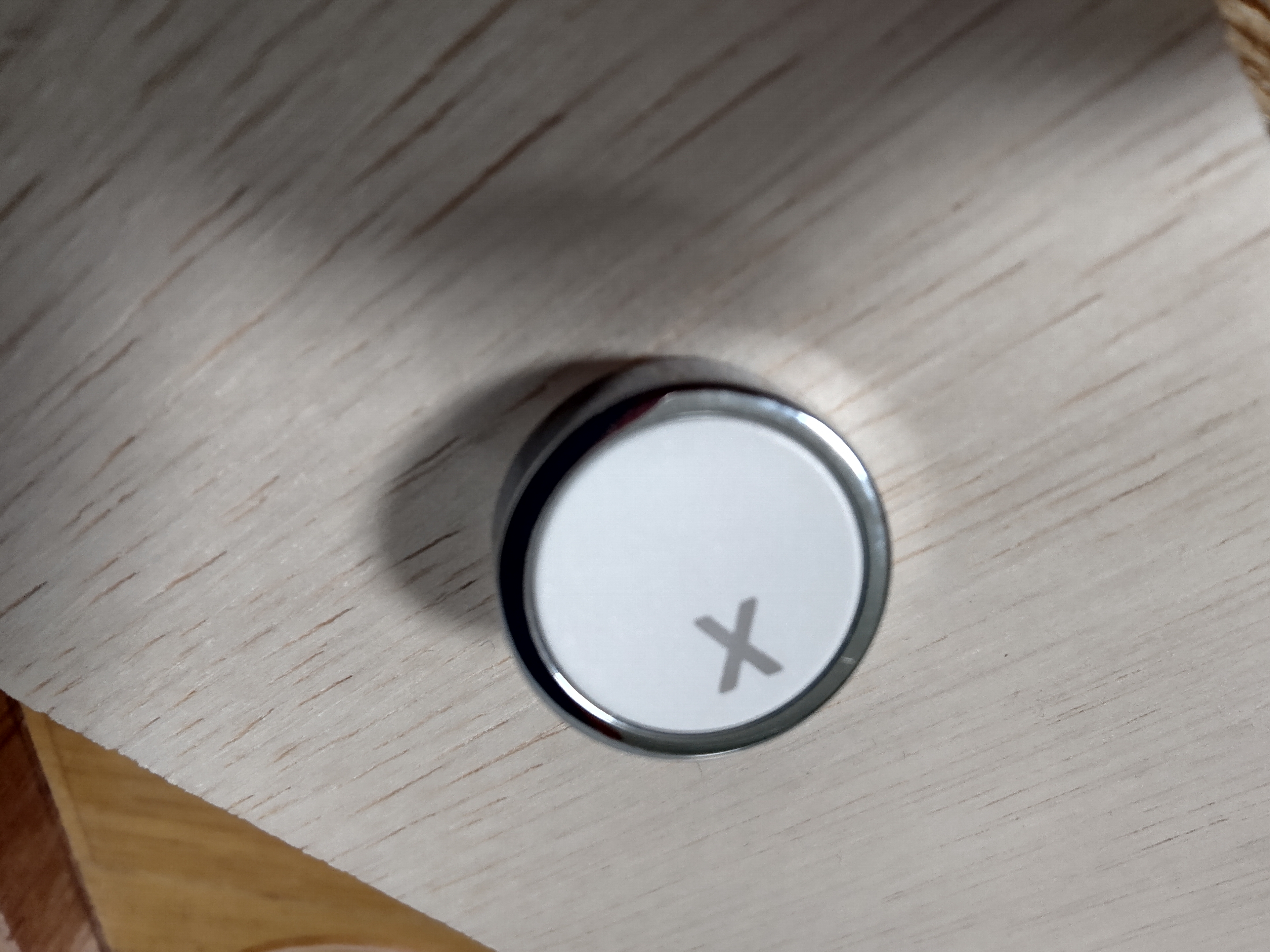

今回は限定カラーのプレートがキーの隙間から見えるようにしたいと思い、丸キーキャップにしました。外縁が銀色で、タイプライター風の見た目です。本製品は背が高いキーキャップで、無改造で取り付けるとOutemu LPキースイッチの利点を殺してしまいます。そのため、全てのキーキャップをノコギリでカットしました。68キー全部手作業です。これが一番時間がかかりました。

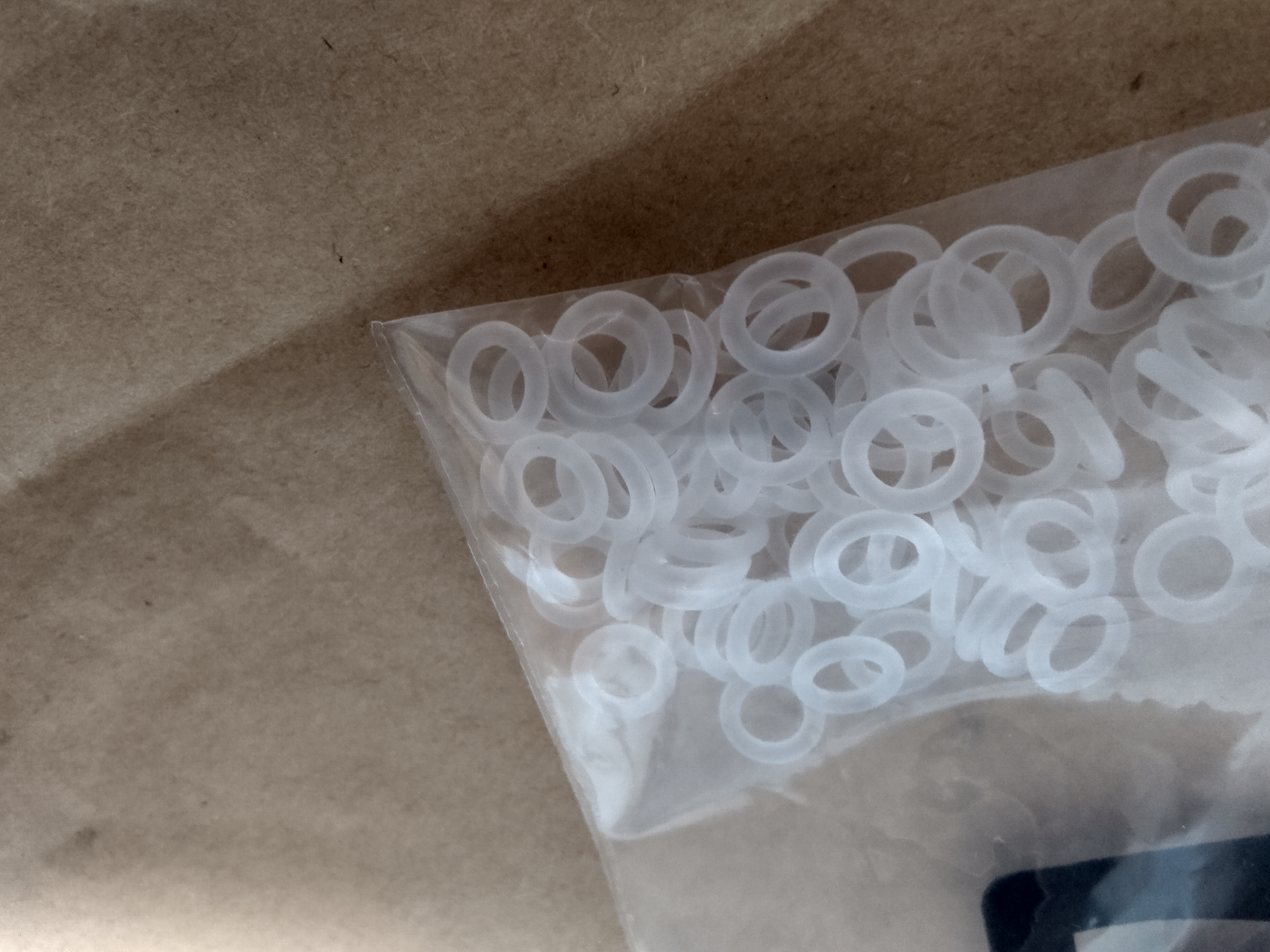

さらに打鍵時の音を軽減するためにシリコーンゴム製のOリングをキーキャップに付けました。打鍵音がわずかに低減したような気がする…かも。こうして普通に組むよりも手間暇をかけたので、より一層愛着が湧くMyキーボードになったと思います！

自分だけのキーマップ

さて、最後にキーマップを決めます。最近のキットはブラウザ上で簡単に設定を変更でき、プログラミングなどの技術は一切必要ありません。

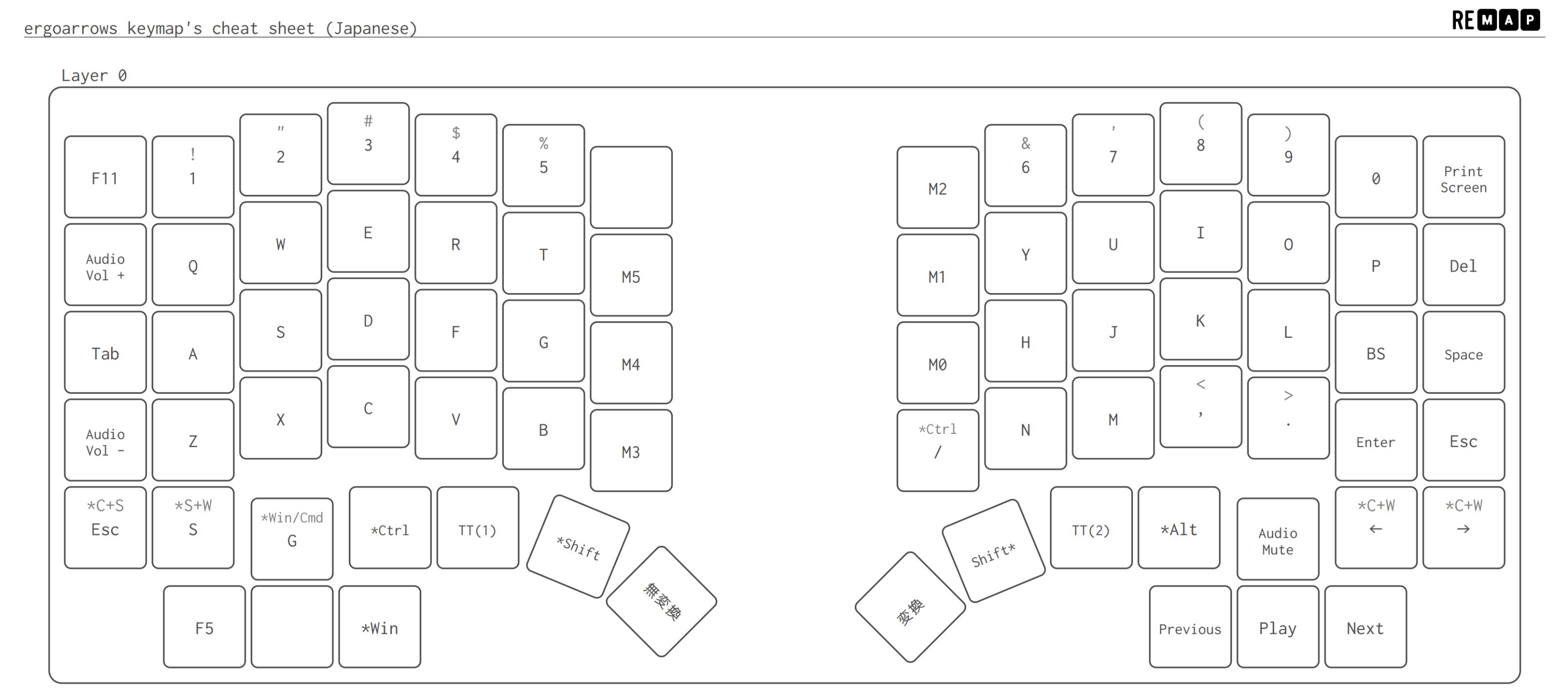

まずデフォルトで使用するレイヤ0はこんな感じ。今回は「手首の移動量を最小化すること」をテーマにキーマップを考えました。BackspaceとEnterを素早く押せるようにPキーの列に配置。余ったキーには思いつく限りのマクロやショートカットを割り当てました。空欄になっているキーは将来の機能拡張のための余地。TT(1)は押している間だけレイヤ1が作動します。

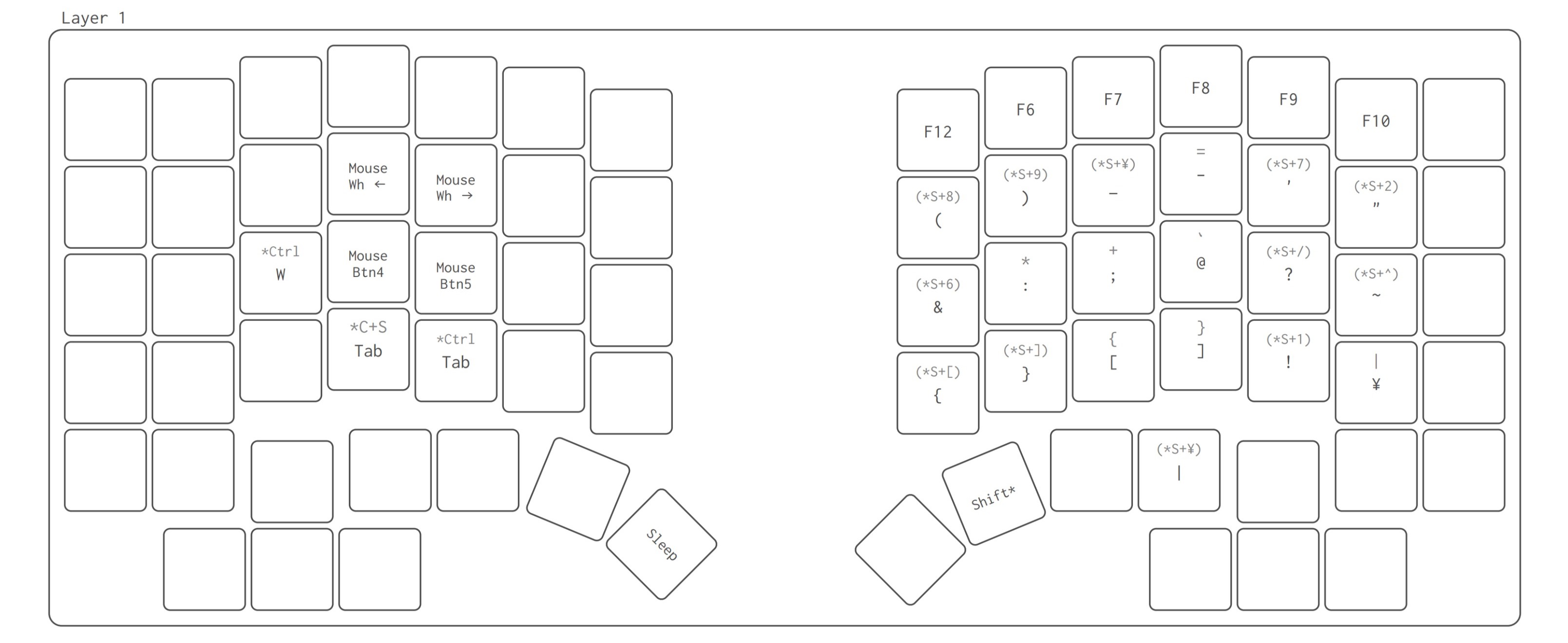

レイヤ1の左手側はブラウジングでの左手デバイスと位置付けています。タブ切り替えと、トラックボールに無い戻る/進むキーや左右スクロールなどを割り当てています。右手側は記号の入力を担います。

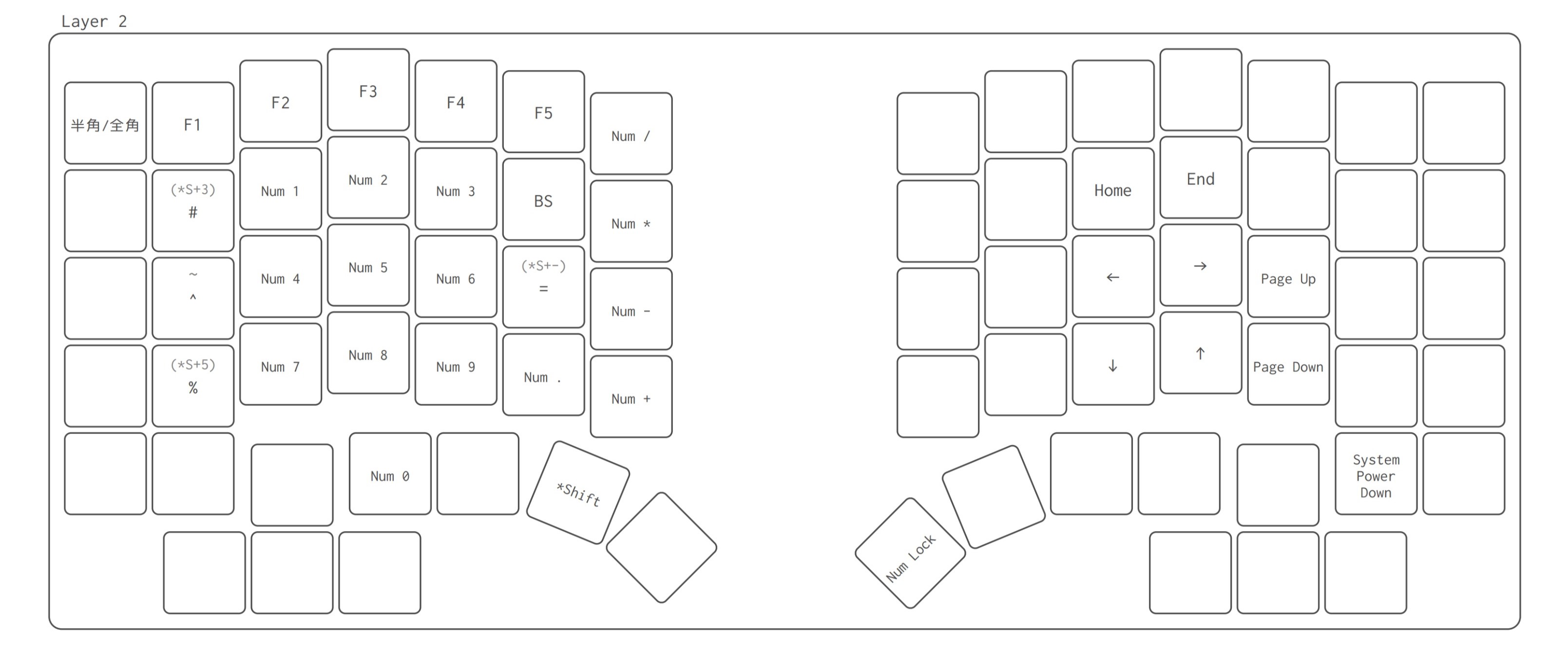

レイヤ2の左手側はテンキーです。別途テンキーを用意すると机の上がごちゃごちゃしてしまうので。右手側は矢印キー。文字入力中に手を矢印キーまで持っていくのは、「手首の移動量を最小化する」というテーマにそぐわないと思ったので、これは真っ先に思いつきました。

全レイヤー通して、あるものを参考にしています。何が元ネタかわかった方はお友達。

完成！

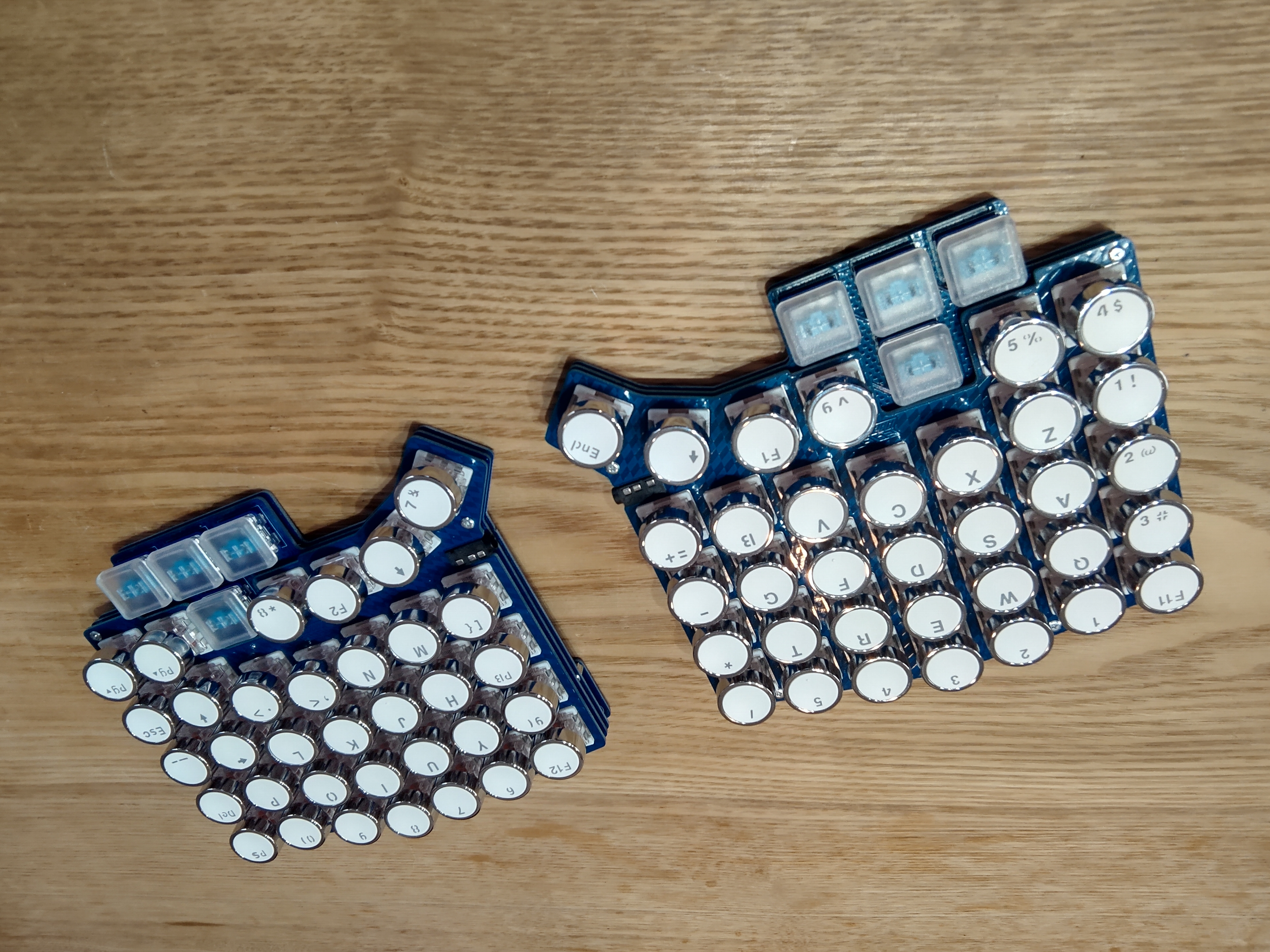

こうして完成した私のErgoArrowsがこちらです。何物でも、自分で作ると達成感と満足感が違いますね！ 作って楽しいだけでなく実益も兼ねているなんて…自作キーボード、最高ー！(o゜▽゜)o☆

自作キーボードを組むのはまとまった時間が必要なので、お正月休みはちょうどいいタイミング。充実したお正月休みでした！
みなさんもぜひ自作キーボードに挑戦してみてください！
